Description
- Dentures hélicoïdales (Réduction 3 à 100)
- Inox SUS416
- Classification jeu angulaire (7 à 1 arc.min)
- Roulement à rouleaux coniques
- Application type : Axe linéaire pignon crémaillère
Inertie
Dimensions 1 étage
Dimensions 2 étages

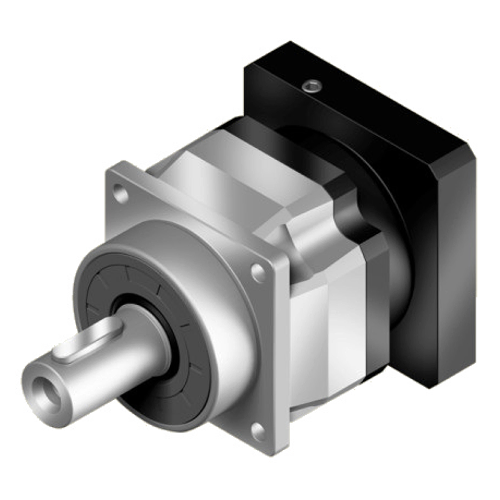

SERIES AF
Dédiés à des fonctionnements en régime permanent (S1) ou intermittent (S5)
- Couple nominal
- T2N : 14 Nm – 2000 Nm
- Rapports de réduction
1-étage : 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-étages : 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 - Jeu angulaire
1-étage : =1 arcmin / =3 arcmin / =5 arcmin
2-étages : =3 arcmin / =5 arcmin / =7 arcmin - Rendement
1-étage : 97%
2-étages : 94% - Montage simplifié
- Faible niveau de bruit
- Structure compacte
- Tailles disponibles:
AF042 / AF060 / AF060 / AF075 / AF075 / AF100 / AF140 / AF180 / AF220
Catégorie : Réducteurs coaxiaux à dentures hélicoïdales
